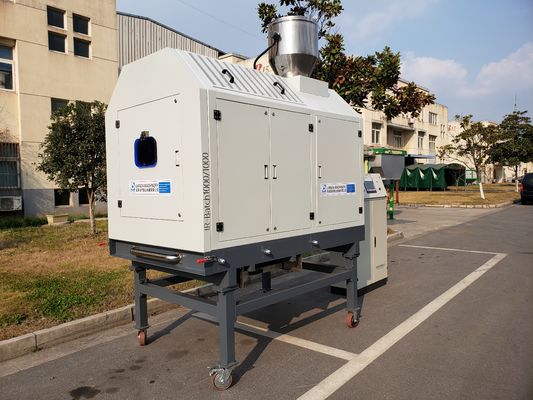

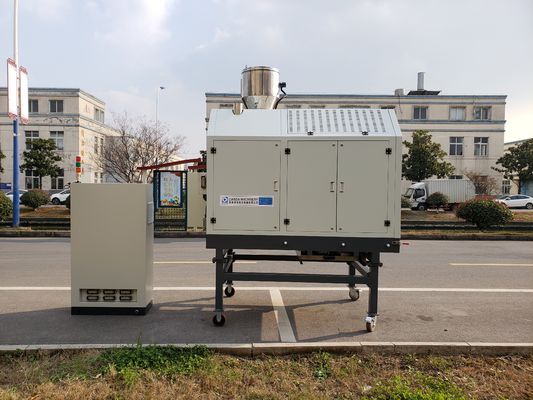

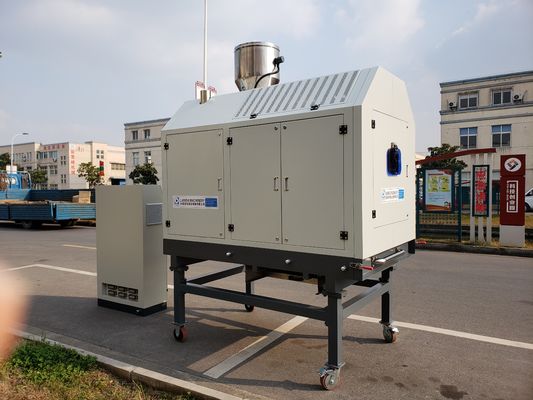

पीईटी मोनोफिलामेंट यार्न बनाने की मशीन के लिए इन्फ्रारेड रोटरी ड्रायर
----- एक्सट्रूज़न प्रोडक्शन लाइन को खिलाए जाने से पहले सूखी और क्रिस्टलीकृत पीईटी चिप्स / परत
>> एक कदम पर क्रिस्टलीकृत और सुखाने पीईटी गुच्छे
>> सूखने का समय 20mins
>> अंतिम नमी 50-70ppm हो सकती है
>> 45-60% ऊर्जा लागत बचाएं:
कैसे काम करना
1. सामग्री खिला 2. रोटरी क्रिस्टलीकरण 3. निर्वहन
प्रसंस्करण की व्याख्या
1) पहले चरण में, एकमात्र लक्ष्य सामग्री को प्रीसेट तापमान तक गर्म करना है।
ड्रम के घूमने की अपेक्षाकृत धीमी गति को अपनाएं, ड्रायर की इन्फ्रारेड लैंप की शक्ति उच्च स्तर पर होगी, फिर पीईटी मास्टरबैच का तापमान तेज होने तक प्रीसेट तापमान बढ़ जाएगा।
2) क्रिस्टलीकरण कदम
एक बार जब सामग्री महत्वपूर्ण क्रिस्टलीकरण तापमान पर पहुंच जाती है, तो सामग्री के टकराव से बचने के लिए ड्रम की गति को बहुत अधिक घूर्णन गति तक बढ़ाया जाएगा।इसी समय, क्रिस्टलीकरण को समाप्त करने के लिए अवरक्त लैंप की शक्ति फिर से बढ़ जाएगी।फिर ड्रम की घूमने की गति फिर से धीमी हो जाएगी।आम तौर पर क्रिस्टलीकरण प्रक्रिया 15-20 मिनट के बाद समाप्त हो जाएगी।(सही समय सामग्री की संपत्ति पर निर्भर करता है)
3) क्रिस्टलीकरण प्रसंस्करण को खत्म करने के बाद, आईआर ड्रम स्वचालित रूप से सामग्री का निर्वहन करेगा और अगले चक्र के लिए ड्रम को फिर से भर देगा।

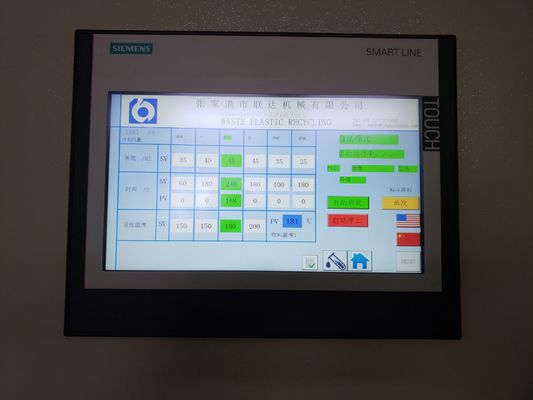

स्वचालित रीफिलिंग के साथ-साथ विभिन्न तापमान रैंप के लिए सभी प्रासंगिक पैरामीटर अत्याधुनिक टच स्क्रीन नियंत्रण में पूरी तरह से एकीकृत हैं।एक बार जब पैरामीटर और तापमान प्रोफाइल एक विशिष्ट सामग्री के लिए पाए जाते हैं, तो थ्रेस सेटिंग्स को नियंत्रण प्रणाली में व्यंजनों के रूप में बचाया जा सकता है।
IRD द्वारा प्रणाली लाभ
|
इन्फ्रारेड क्रिस्टल ड्रायर प्रणाली और पारंपरिक डीह्यूमिडिफ़ायर और क्रिस्टलाइज़र सिस्टम
|
||
|
उदाहरण: पीईटी बोतल परत क्षमता 500 किग्रा / घंटा क्रिस्टलीकृत और सुखाने अंतिम नमी 150-200ppm
|
||
|
सूखने का समय
|
10-15 मी
|
निरार्द्रीकरण: 4-6 घंटे
|
|
क्रिस्टलीकरण: 2 घंटे
|
||
|
ऊर्जा की खपत
|
लगभग 120 डब्ल्यू / किग्रा / एच | लगभग 200 डब्ल्यू / किग्रा / एच |
|
IRD सिस्टम सेव: 80W / kg / h ऊर्जा लागत: 0.073USD / kwh आउटपुट 500 किग्रा / एच 500 × 0.08 × 0.073 = USD2.92 बचाएगा परिचालन घंटे / वर्ष: 3000 घंटे: USD8,760 5000hours: USD14,600 8000hours: USD23,360 |
||
|
प्रसंस्करण
|
एक कदम पर सुखाने और क्रिस्टलीकरण | 2 चरणों में dehumidifying और क्रिस्टलीकरण |
|
क्रिस्टलीकरण
|
स्फटिकता का उच्च ग्रेड यदि अनुरोध किया जाता है, तो उच्च तापमान पर क्रिस्टलीकरण (180 ° C)
|
सामान्य रूप से चलने वाला तापमान लगभग 150 ° C,
|
कैसे इन्फ्रारेड क्रिस्टल ड्रायर सूखी?
इन्फ्रारेड ड्रायर (IRD) की विशेषताएं
>> इन्फ्रारेड क्रिस्टल ड्रायर वर्तमान में विकसित नवीनतम सुखाने वाली तकनीक है, और इन्फ्रारेड क्रिस्टल ड्रायर को केवल 8-20 मिनट की आवश्यकता होती है, क्रिस्टलीकरण और सुखाने को एक समय में पूरा किया जाता है, जिससे समय, बिजली, अच्छा सुखाने प्रभाव, सुविधाजनक रखरखाव और कम लागत की बचत होती है। , जो वर्तमान में उच्चतम दक्षता है, कम ऊर्जा खपत सुखाने की विधि के लिए सबसे अच्छा विकल्प।
>> तीन PID तापमान नियंत्रण क्षेत्र हैं, और क्रिस्टल सुखाने तापमान कच्चे माल की विशेषताओं के अनुसार सेट किया जा सकता है।
इन्फ्रारेड सिद्धांत
इन्फ्रारेड सिद्धांत
अवरक्त की आवृत्ति लगभग 1012 C / S ~ 5x1014 C / S है, जो विद्युत चुम्बकीय तरंग का हिस्सा है।अवरक्त तरंग दैर्ध्य के पास 0.75 ~ 2.5μ है और प्रकाश की गति पर सीधे यात्रा करता है, और यह पृथ्वी के चारों ओर साढ़े सात गुना प्रति सेकंड (लगभग 300,000 Km / s) जाता है।यह प्रकाश स्रोत से देखा जा सकता है यह सीधे गर्म होने वाली सामग्री को प्रेषित होता है, जिससे अवशोषण, प्रतिबिंब और संचरण की भौतिक घटनाएं होती हैं।
इसके अलावा, सामग्री से घुसने और प्रतिबिंबित करने वाली अवरक्त किरणें सामग्री के संगठन को प्रभावित नहीं करती हैं, लेकिन अवशोषित ऊतक आणविक उत्तेजना के कारण गर्मी ऊर्जा में परिवर्तित हो जाएगा, जिससे सामग्री का तापमान बढ़ने लगता है।एक उदाहरण के रूप में पीईटी लेना, बहुत कम समय में क्रिस्टलीकरण और क्रिस्टलीकरण प्राप्त किया जा सकता है।सुखाने का तापमान न केवल ऊर्जा को बचा सकता है, लिपोसोम के भौतिक गुणों को बनाए रखता है और IV मूल्य बढ़ाता है।
(IV मान बढ़ाने के तर्क (आंतरिक चिपचिपाहट) को प्रयोगों द्वारा और सत्यापित किया जाना चाहिए।)
|
इन्फ्रारेड क्रिस्टल ड्रायर
|
संवहन ताप
|
|
| 1 |
इन्फ्रारेड ड्राई (IR): हीट छर्रों के अंदर adsorbed है। प्लास्टिक और पानी उत्कृष्ट IR adsorbents हैं। पूरी तरह से एक गोली को गर्म करने में लगभग 15 से 20 सेकंड लगते हैं
|
सुखाने का काम करना: हीट का संचालन गोली में होता है, प्लास्टिक एक खराब हीट कंडक्टर है। एक गोली को आकर्षक रूप से गर्म करने में लगभग 30-50 मिनट लगते हैं
|
|
|
|
|
|
जल वाष्प सबसे अच्छे क्षेत्र में चला जाता है, आईआर हीटिंग छर्रों के अंदर शुरू होता है और तुरंत गर्मी शांत परिवेशी वायु की ओर संचालित होती है। इसमें चरण नमी को गरम किया जाता है और तुरंत वाष्पीकृत किया जाता है और इसे शीतलक परिवेशी वायु में गोली से बाहर निकाला जाता है
|
वाष्पीकृत पानी सबसे ठंडे क्षेत्र में चला जाता है, संवहन ताप गोली की सतह पर शुरू होता है और धीरे-धीरे गर्मी केंद्र की ओर संचालित होती है। इस चरण में नमी छर्रों के कूलर केंद्र की ओर आकर्षित होती है। यह शुरू भी नहीं होता है। क्या गोली के अंदर नमी की मात्रा बढ़ जाती है
|
|
|
|
|
|
|
ताप अंतर सिद्धांत व्याख्या
|
||
|
नमी प्रसार के लिए शारीरिक बल तापमान में अंतर है और एक अंतर हैसीई आंशिक दबाव में 1) IR कोर में नमी पर एक उच्च वाष्पीकरण करता है 2) प्रसार के लिए ड्राइविंग बल वाष्पीकृत नमी और तापमान के बीच तापमान में अंतर है व्यापक वायु 3) आईआर ने शांत परिवेशी वायु का उपयोग किया ताकि आंशिक दबाव में एक स्थायी अंतर हमेशा उपलब्ध हो टी कण> टी परिवेश P कण> P परिवेश |
जब पूरी गोली गर्म परिवेशी वायु के सूखने के साथ ही तापमान तक पहुँच जाती है: 1) वाष्पीकरण दर कम है 2) वाष्पीकृत पानी को गोली के मूल से सतह तक पहुंचाया जाता है 3) इस प्रसार के लिए ड्राइविंग बल एक अंतर है जो परिवेशी वायु का आंशिक दबाव है 4) इस प्रक्रिया को सुनिश्चित करने के लिए एक कम ओस-बिंदु के साथ प्रभावी देसी हवा आम तौर पर लागू होती है।
|
|
|
|
|
|
